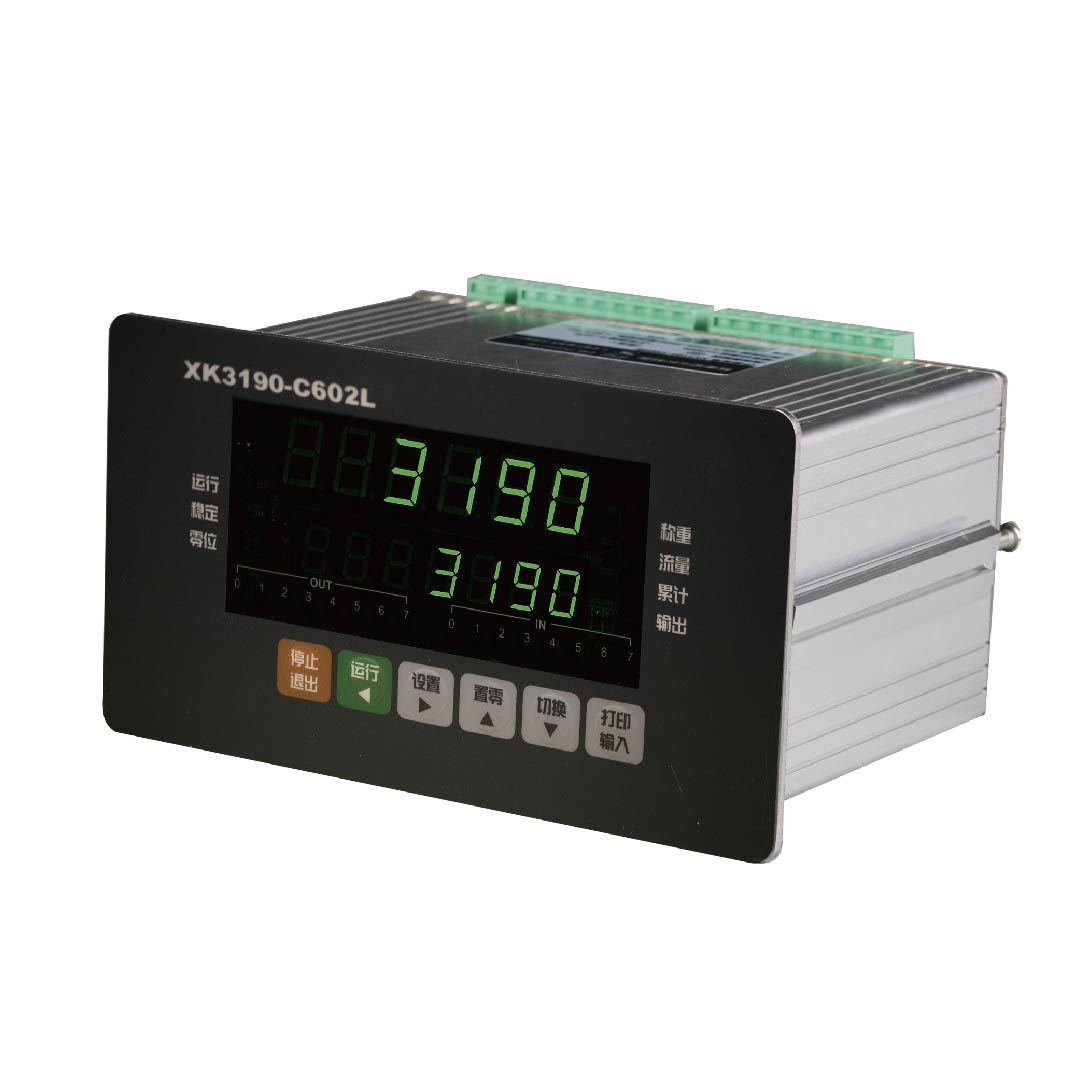

XK3190-C602L称重仪表产品介绍

　　XK3190-C602L称重仪表（称重显示控制器），采用Cortex M3内核的32位ARM处理器及高精度Σ-△ A/D转换器件，采用嵌入式实时操作系统对重量信号进行转换、处理和显示，可达200次/秒的转换速度。XK3190-C602L称重仪表，可方便地与电阻应变式称重传感器连接组成失重式连续配料秤、定量包装秤、非连续累计秤等，适用于各种高速度与高精度称重要求的控制场合。

　　XK3190-C602L称重仪表基本功能

• 　　1.用于失重秤，可存储5个常用配方
• 　　2.AD采样速度、数字滤波强度、稳定判断等参数可设置
• 　　3.可定时打印和/或存储工作记录，可保存最后的2000组数据
• 　　4.具有断电数据保护，停电不影响累计重量??
• 　　5.支持标准MODBUS（RTU）协议，可组成工业局域网
• 　　6.用户界面友好易懂，多种操作出错信息提示
• 　　7.内置AI(人工智能)自动学习功能，方便调试与使用；双PID闭环自动控制算法保证给料流量的恒定

　　XK3190-C602L称重仪表技术参数

• 　　准确度等级：3级
• 　　最大检定分度数：n=3000
• 　　每个检定分度值e的最小输入信号电压：1μV
• 　　输入信号范围：-15mV～15mV
• 　　称重传感器激励电源：DC：5V；200mA。可接1~8只350Ω传感器。
• 　　称重传感器连接方式：采用6线制，长线自动补偿
• 　　显示：主显示6位LED数码管,字高0.56英寸辅助显示7位LED,字高0.4英寸
• 　　显示分度值：1/2/5/10/20/50可选
• 　　时钟：有。可显示时间，日期。快慢可调整
• 　　最大数据存储量：8000个重量数据或4000组时间+重量数据
• 　　大屏幕显示器接口：采用串行输出方式，光隔20mA电流环信号
• 　　通讯接口：2个串行RS232C，串行口2可设置为RS422/RS485，支持指令方式和MODBUS(RTU)协议
• 　　打印接口：并行输出口：可配微型打印机、LT800、KX-P1121或LQ1600K等宽行打印机
• 　　串行口1可配接串行接口打印机
• 　　开关量输出：8路OC晶体管[DC12~24V,0.1A]/开关量[DC24V/AC220V,0.5A](二选一)输出
• 　　开关量输入：8路光电隔离输入，输入信号+12～+24V DC
• 　　模拟量输出：1路光电隔离模拟量输出。可设置为4-20mA / 0-5V / 0-10V三种模式之一
• 　　模拟量输入：1路光电隔离模拟量输入（选配）可用于DCS/PLC通过模拟量向仪表传递设定流量值。可设置为4-20mA / 0-5V / 0-10V三种模式之一，要求输入有源模拟量
• 　　工作电源：110～230V AC 50/60 Hz；24V DC（可选）
• 　　功耗：10VA（AC）
• 　　工作环境温度、湿度：0℃～40℃；≤90％RH
• 　　储运温度、湿度：-20～50℃；≤90％RH
• 　　外型尺寸机壳：150×75×105 (mm)（宽×高×深）
• 　　面板：165×90×3 (mm)（宽×高×厚）
• 　　安装开孔尺寸：152×77 (mm)
• 　　重量：0.8kg

　　XK3190-C602L称重仪表外形尺寸
