LC200称重仪表-模拟设定-通讯设定-系统设定
发布时间：2018-12-29 03:47:38
本文恒盛高科介绍的是LC200称重仪表参数设置的模拟设定、通讯设定和系统设定。

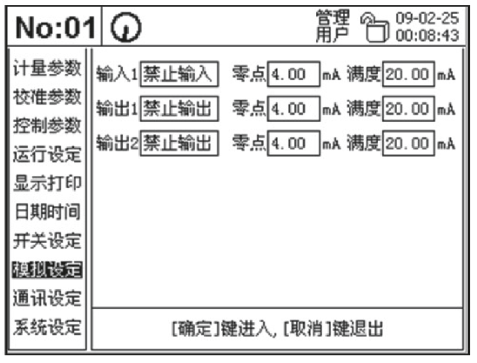

1. 模拟设定
| 模拟设定 | |||
|---|---|---|---|
| 参数名称 | 设定范围 | 单位 | 说明 |
| 输入 | 给定流量 | 无 | 模拟给定：可以通一个电压，或电流信号，来设定流量。 |
| 速度采样 | 无 | 可以通过一个电压，或电流信号，当作速度采样值，通常接至变频器的频率输出端子。 | |
| 输出 | 控制输出（0mA）~（20 mA） | 无 | 调节实时流量的模拟量信号，标配是电流（0~20mA），输出电压（0~10V）时要并联510欧姆电阻。 |
| 流量输出（0mA）~（20 mA） | 无 | 把当前实时流量数字信号转为模拟信号，需在“模拟通道校准”与接收设备进行校对。（最大流量要一致） | |
| 重量输出（0mA）~（20 mA） | 无 | 把当前实时净重数字信号转为模拟信号，需 在“模拟通道校准”与接收设备进行校对。（最大重量要一致） | |

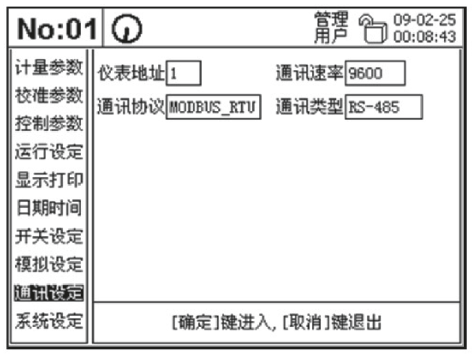

2. 通讯设定
| 通讯设定 | |||
|---|---|---|---|
| 参数名称 | 设定范围 | 单位 | 说明 |
| 仪表地址 | 01-99 | 无 | 仪表与上微机通讯地址（1~99） |
| 通讯速率 | 600,1200,2400,4800,9600,19200,38400,57600,11520 | 无 | 仪表与上微机通讯的波特率，仪表通讯速率要与上微机波特一致。 |
| 通讯协议 | MODBUS_RTU | 无 | 采用MODBUS_RTU通讯协议与上微机的通讯协议（默认）。 |
| XK3101-48 | 无 | 采用XK3101仪表通讯协议与上微机的通讯协议。 | |
| 通讯类型 | 无通讯板 | 无 | 无通讯功能 |
| RS-232 | 无 | 采用RS232接口与上微机通讯，通讯距离15m | |
| RS-485 | 无 | 采用RS485接口与上微机通讯，通讯距离1200m | |
| EtherNet | 无 | 釆用以太网接口与上微机通讯。 | |
| CANBUS | 无 | 采用CAN接口与上微机通讯 | |
| PROFIBUS-DP | 无 | 采用PR0FIBUS-DP接口与上微机通讯 | |

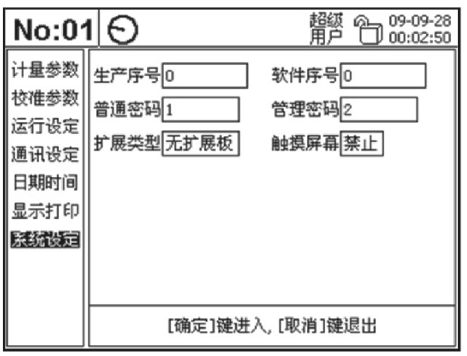

3. 系统设定
| 系统设定 | |||
|---|---|---|---|
| 参数名称 | 设定范围 | 单位 | 说明 |
| 生产序号 | 无 | 厂家设置功能 | |
| 软件序号 | 无 | 厂家设置功能 | |
| 普通密码 | 无 | 出厂默认值1，非登录用户，无法修改或査看 | |
| 管理密码 | 无 | 出厂默认值2，非管理用户，无法修改或查看 | |
| 扩展类型 | 无扩展板 | 无 | 表示此仪表，无扩展板，所以没有“模拟设定”，“开关设定”，“控制参数”“模拟通道校准”“扩展接口测试”功能。 |
| 200-4421 | 无 | 表示此仪表的扩展板有，4路开关量出，4路开关量入，2路模拟量出，1路模拟量入（默认）。 | |
|
|
|
