1. 如何设定流量
1.1 参数修改方式
在主显示界面状态下按【功能/输入】键，通过方向键选中“参数设置”主菜按【功能/输入】进入，通过方向键选中“控制参数”按【功能/输入】进入，通过方向键将光标移到“给定流量”处，按【功能/输入】键，按【功能/输入】键，进入输入模式，输入给定流量（配方），按【保存键】保存。设定流量结束。连按【取消】键，退至主显示界面。
1.2 自定键修改方式
1.2.1 默认配置

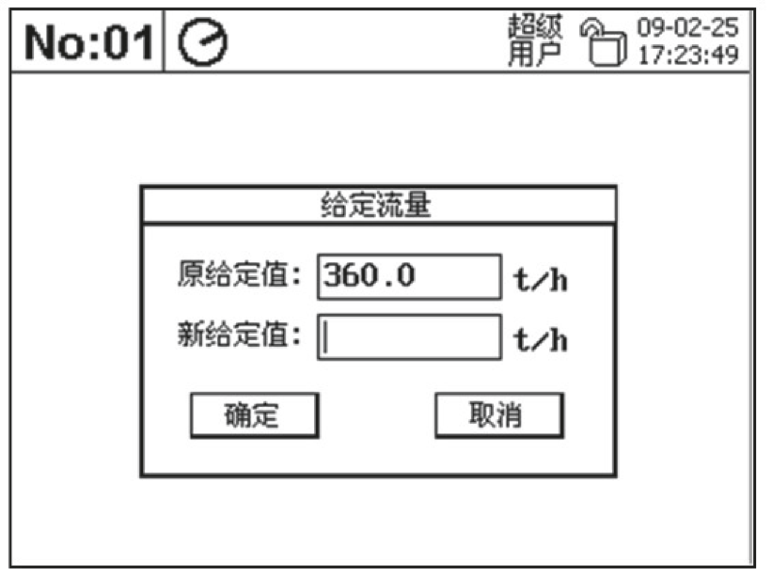

配料秤工作模式下，在主显示界面状态下按【自定】键，呼出“给定流量”窗口，将光标移到新给定值处，按【功能/输入】键，进入输入模式，输入给定流量（配方），按【保存键】保存，或者将光标移到“确定”按钮处，按【功能/输入】键保存。
1.2.2 设置自定键
在任可工作模式下，在主显示界面状态下按【功能/输入】键，通过方向键选中“参数设置”主菜按【功能/输入】进入，通过方向键选中“运行设定”按【功能/输入】进入，通过方向键将光标移到“自定义键”，按【功能/输入】键保存。连按【取消】键,退至主显示界面。在主显示界面状态下按【自定】键，呼出“给定流量”窗口，将光标移到新给定值处，按【功能/输入】键，进入输入模式，输入给定流量（配方），按【保存键】保存，或者将光标移到“确定”按钮处，按【功能/输入】键保存。
2. 控制方式的转换
2.1 切换手动控制
在主显示界面状态下按【功能/输入】键，，通过方向键选中“参数设置”菜单，按【功能/输入】进入,通过方向键选中“运设定项”按【功能/输入】进入，通过方向键将光标移到“自定义键”处，按【功能/输入】键，把“自定义键”设为“流量调节”，按【功能/输入】键保存，按【取消】键退至二级目录，通过方向键选中“控制参数”主菜单，按【功能/输入】进入，通过方向键将光标移到“控制方式”，按【功能/输入】键，把“控制方式”设为“手动控制”，按【功能/输入】键保存，连按【取消】键退至主显示界面。在主显示界面状态下按【自定】键，呼出“手动调节”窗口，左右键更改调步长，上下键调节输出控制模拟信号。
2.2 切换自动控制
在主显示界面状态下按【功能/输入】键，通过方向键选中“参数设置”菜单，按【功能/输入】进入，通过方向键选中“运设定项”按【功能/输入】进入，通过方向键将光标移到“自定义键”处，按【功能/输入】键，把“自定义键”设为“给定流量”，按【功能/输入】键保存，按【取消】键退至二级目录，通过方向键选中“控制参数”主菜单，按【功能/输入】进入，通过方向键将光标移到“控制方式”，按【功能/输入】键，把“控制方式”设为“自运控制”，按【取消】键退至二级目录，通过方向键选中“模拟设定”主菜单，按【功能/输入】进入，通过方向键将光标移到“输出1”或“输出2”根据实际情况选则，按【功能/输入】键，“输出1”或“输出2”，设为“控制输出”，按【功能/输入】键保存，切换自动控制结束，连按【取消】键退至主显示界面。
3. PID参数设置
| 参数名称 | 设定范围 | 单位 | 说明 |
| 定值设定 | t，kg | 是用于定量控制，当定值累计量大于给定累计量-定值提前量时，仪表可通过开关量输出“停止信号”。开关量出：定量停止，当满足“定值设定”时，输出停止信号。 | |
| 定值提前 | kg，g | 开关量出：定量停止，当满足“定值设定-定值提前”时，输出停止信号。 | |
| 给定流量 | t/h，kg/h | 控制方式：自动控制，模拟量出：控制输出时，仪表将根据给定流量，通过PID算法，自动调节模拟最出。 | |
| 键盘给定 | 允许 | 无 | 可以通过“给定流量”窗口，修改给定流量。 |
| 禁止 | 无 | 无法通过“给定流量”窗口，修改给定流量。 | |
| 通讯给定 | 允许 | 无 | 可以通过上微机，修改给定流量。 |
| 禁止 | 无 | 无法通过上微机，修改给定流量。 | |
| 模拟给定 | 允许 | 无 | 可以通过模拟量输入，修改给定流量。 |
| 禁止 | 无 | 无法通过模拟量输入，修改给定流量。 | |
| 控制方式 | 自动控制 | 无 | 模拟量出：控制输出时，通过PID算法，自动调节模拟量出。变速皮带秤、调零，校秤、测皮带长度，不可设为自动控制。 |
| 手动控制 | 无 | 模拟量出：控制输出时，通过“手动调节”窗口，调节模拟量出。 | |
| 控制周期 | 1000 | ms | PID，对模拟量调节的周期时间。调节频率慢。 |
| 500 | ms | PID，对模拟量调节的周期时间。调节频率中。 | |
| 250 | ms | PID，对模拟量调节的周期时间。调节频率快。 | |
| 比例系数 | 1-300 | 无 | 比例系数的作用是用来控制当前，是按瞬时流量和给定流量的偏差，通过比例调节以减少偏差，称为比例调节（P调节）。比例系数越大，可以加快调节，减少误差，但是过大，会使系统的稳定性下降，甚至造成系统调节震荡，比例系数过小，会使系统调节非常缓慢。 |
| 积分时间 | 5-50 | s | 积分时间的作用是用来控制过去，使系统消除稳态误差，称为积分调节（I调节）。积分时间决定积分控制效果的大小，积分时间大时响应迟缓，对外部扰动的控制能力变差。积分时间小时响应速度快，过小时将发生震荡。 |
| 微分时间 | 0-100 | s | 微分时间的作用是用来控制将来，是反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，称为微分调节（D调节），微分系数过小，对即时变化反应不够快，反应措施不力；微分系数过大，对系统的抗干扰不利。 |
| 滤波时间 | 1-10 | s | 对瞬时流量进行算术平均滤波，时间越大，流量显示越平滑，时间越小，流量显示越实时。 |
| 滞后时间 | s | 秤测量的瞬时量与预给料机的瞬时量的滞后时间。 | |
| 慢速提前 | s |
是用于精确定量控制。 开关量出：定值累计量<=定值设定-慢速提前，快速加料闭合。 定值设定-慢速提前<定值累计量<=定值设定-慢速提前，快速加料断开，慢速加料闭合。 定值累计量>=定值设定一定值提前，慢速加料断。 |
|
|
|
