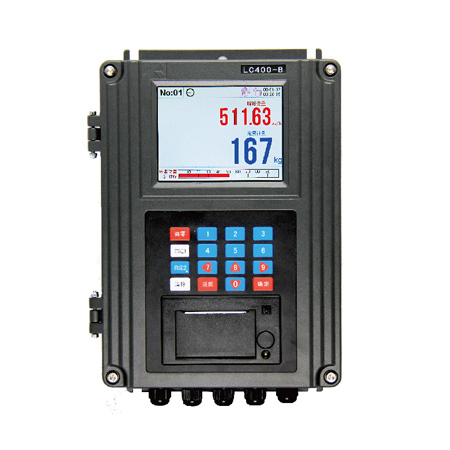

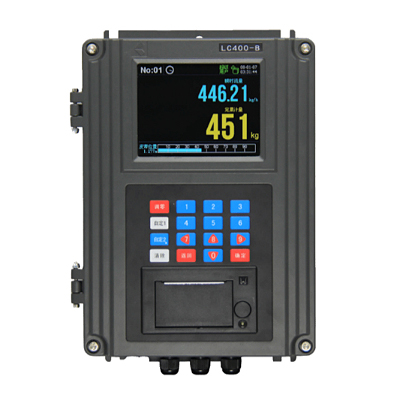

LC400-B称重仪表
发布时间：2019-01-03 09:33:29
LC400-B称重仪表产品介绍：
LC400-B称重仪表，支持双通道，多通道，变倾角等多种高精度称重模式的计量皮带秤、配料皮带秤、定量控制皮带秤等连续累计自动衡器。LC400-B仪表支持数字秤重传感器，数字测速传感器，数字接线盒，调节灵敏度无需电位器校对，全数字全自动校对。
LC400-B称重仪表产品参数：
| 项目 | 技术指标 | |
|---|---|---|
| 一般规格 | 电源范围 | AC85～240V，50/60Hz |
| 功率 | <25W | |
| 电源保险丝容量 | 250V,0.5A | |
| 温度范围 | -10～40℃ | |
| 相对湿度 | <90%RH | |
| 外形尺寸 | 壁挂箱体尺寸：220×300×100mm(宽×高×厚) | |
| 重量 | 1.5kg | |
| 环境防护能力 | 挂仪表防护能力不低于IP62级 | |
| 累计量显示范围 | 0～999999t，0～999999Kg,达到上限自动清零 | |
| 校准时累计量分度值 | 0.1kg | |
| 瞬时流量显示范围 | 0～9999t/h，0～9999Kg/h | |
| 电磁兼容 | 静电放电 | 接触放电：6kV（试验等级为3级） |
| 电快速瞬变脉冲群 | 电源端口：电压峰值：4kV（试验等级为4级） | |
| 信号线端口：电压峰值：0.5kV（试验等级为1级） | ||
| 抗电磁场辐射 | 频率：80MHz至1000MHz | |
| 场强：3V/m（试验等级为2级） | ||
| 调制：80%调幅，1kHz正弦波 | ||
| 重量信号 | 非线性误差 | <0.03%F.S |
| 传感器激励电压/电流 | DC5V，150mA，可连接8个350Ω的传感器 | |
| 输入信号范围 | 0～30mV | |
| A/D内码 | 100000(20mV) | |
| A/D转换速率 | 100次/秒(典型值，可设置其它速率 ) | |
| 仪表灵敏度 | 0.1μV/d | |
| 线缆长度 | 模拟传输500m（Max. RVVP6×0.5mm2） | |
| 数字传输1200m（Max. RVVP2×0.5mm2） | ||
| 速度信号 | 速度传感器类型 | 1：NPN集电极开路光电式 2：二线制磁电式 3：二线制或三线制（NPN）接近开关 |
| 速度传感器电压/电流 | DC12V，50mA（Max） | |
| 频率范围 | 1～2000Hz | |
| 信号电压幅度 | >4V（峰-峰） | |
| 最大信号电压幅度 | 60V（峰-峰） | |
| 滞后电压 | ±0.3V | |
| 线缆长度 | 模拟传输500m（Max. RVVP6×0.5mm2） | |
| 数字传输1200m（Max. RVVP2×0.5mm2） | ||
| 串行通讯 | 数量 | 2路光隔输出 |
| 隔离电压 | 1000VDC(Min.) （适用于RS485、CAN） | |
| 1500VDC(Min.) （适用于以太网） | ||
| 抗雷击能力 | 10/700us，8KV雷击测试（适用于RS485、CAN） | |
| 抗静电能力抗力NG5 | ±6KV接触放电，±8KV气隙放电（适用于RS485、CAN） | |
| 通讯接口 | 1：RS232（标配） | |
| 2：RS485（选配RS485通讯板） | ||
| 3：CANBUS（选配CANBUS通讯板） | ||
| 4：以太网（选配以太网通讯板） | ||
| 通讯协议 | 1：ＭodBus RTU | |
| 2：ModBus/TCP（选配以太网网通讯板） | ||
| 3：ProfiBus-DP（选配ProfiBus-DP通讯板） | ||
| 4：定制用户协议 | ||
| 波特率 | 600,1200,2400,4800,9600,19200,38400,57600 ,115200 | |
| 通讯距离 | RS232:25m | |
| RS485:1200m | ||
| CAN:10km(4800bps)，5km(9600bps) | ||
| 以太网：100m（5类双绞线） | ||
| 模拟量输出 | 数量 | 2路光隔输出 |
| 电流输出 | 0～20mA，4～20Ma可选择 | |
| 电压输出 | 0～5V ,0～10V，可选择 使用外置电阻器将电流转换为电压。 例如：500? 电阻可将 20mA 转换为 10V。 | |
| 最大负载 | 500Ω(0～20mA，4～20mA) | |
| 分辨率 | 12位 | |
| 精度 | 0.10% | |
| 隔离电压 | 1000VDC(Min.) | |
| 功能 | 1：PI控制输出 2:输出流量信号 | |
| 模拟量输入 | 电流输入 | 0～20mA，4～20mA可选择 |
| 电压输入 | 0～5V, 0～10V可选择 | |
| 输入阻抗 | 150Ω(0～20mA，4～20mA) >10KΩ(0～10V，0～5V) | |
| 分辨率 | 10位 | |
| 精度 | 0.20% | |
| 功能 | 1：设定给定流量 2：速度信号 | |
| 开关量输出 | 数量 | 4路，其中DO1、DO2、DO3为电磁继电器，DO4为光耦输出 |
| 隔离电压 | 2500VDC(Min.) | |
| 负载 | 电磁继电器：最大AC250V, 最大2A; 光耦：最大DC55V，最大50mA | |
| 功能 | 1：吨脉冲输出 2：故障报警输出 3：配料皮带机启动 4：预给料机启动 5：缺料输出 | |
| 6：电流环大屏幕显示累计量（仅限DO4） 7：电流环大屏幕显示瞬时量（仅限DO4） | ||
| 8：电子秤运行 9：定量停机 | ||
| 开关量输入 | 数量 | 4路 |
| 高电压（有效信号） | 8V～30V | |
| 低电压（无效信号） | <6V | |
| 最高电压 | DC24V | |
| 功能 | 1：皮带跑偏 2：皮带开停 3：单批累计量清零 4：启动 5：停止 6：单圈调零 |
LC400-B称重仪表产品优势：
- 1. 多种计量模式：仪表具备多种计量模式，单通道、双通道、多通道、变倾角等皮带秤。
- 2. 多计量工作模式：仪表具有计量皮带秤、配料皮带秤、定量皮带秤、配料失重秤等多种工作模式，可满足用户不同的计量控制需求。
- 3. 方便的维护功能：提供多种诊断维护、接口测试等功能操作，方便用对仪表进行全面的维修检查，快速判定系统故障原因。
- 4. 齐全的校准功能：具有实物校准、链码校准、挂码校准、流量校准、批累校准、重量校准等多种校准检验功能。
- 5. 历史产量查询：可保存一年的，班，日，月产量。
- 6. 数字化传感方式：支数字秤重传感器，数字测速传感器，数字接线盒，调节灵敏度无需电位器校对，全数字全自动校对。
- 7. 图形化人机界面：采用640X480高清真彩显示屏,全中文人机界面，显示直观，操作方便，更有可切换的多语种选择，以适应国际化的应用需求。
- 8. 标准通讯协议：仪表采用Modbus_RTU协议符合国家标准GB/T19582-2008。支持西门子Modbus模块，北就鼎实Modbus转DP模块，IFX,组态王，昆仑通态等组态软件。
- 9. 运行事件记录：对设备运行状况，各种对仪表操作动作事件进行记录，可随时查询历史事件发生的日期时间。
- 10. 换表无需标定：仪表重量信号采集模块，出厂校对为统一标准，可以做到换表，只需重输参数，无需调零校秤。
